Пульпоэкстрактор

pulpoextractor-img

Задача

Построение макета линии для изготовления медицинского инструмента для стоматологии — пульпоэкстрактора, а в дальнейшем — изделия.

pulpoextractor-img

Процесс

Из пружинной проволоки ГОСТ 9389-75 диаметром 0,8 мм, поставляемой в бухте весом 120 кг, требовалось разработать линию. Она включает в себя пять видов изделий, которые отличаются по описанному диаметру вершин насечек, нанесенных на тонком конце изделия. Производительность — 1 шт. в секунду.

Для этого и была разработана линия.


Пульпоэкстрактор

Конструкция составных частей линии


1

Подача для бухты

Бухта насаживается на основание и фиксируется щекой оправки. Потом оправка с бухтой устанавливается на подшипники качения рамы. На шкив основания набрасывается лента клинового ремня, которая, в зависимости от положения ролика контроля провисания проволоки, притормаживает вращение оправки на подшипниках. Второй ролик является опорным для стрелы провисания проволоки и имеет скобу контроля наличия проволоки в подаче.

2

Правка для выпрямления проволоки и очистки ее поверхности

Проволока проходит через 5 рабочих фильер. Фильеры в начале и в конце модуля являются базовыми. Рабочие фильеры смещаются в поперечном направлении к оси проволоки на определенную величину образуя зигзаг. Форма и амплитуда зигзага на всем пути правки дают качество выпрямления проволоки, которое является важным фактором при формообразовании.


Модуль правки во время работы перемещается вдоль оси неподвижно зафиксированной проволоки и вращается вокруг ее оси. Для компенсации скручивающего момента проволоки от вращения применяются два противоположно вращающихся модуля правки, объединенные в блок правки.

3

Формообразователь

Формообразование для придания требуемого профиля вдоль оси проволоки. Непосредственно в формообразовании требуемого профиля проволоки участвуют два шлифовальных диска.


Диски вращаются вокруг своих осей со скоростью n1 в противоположных направлениях. Совместное вращение делает их единым блоком со скоростью n2 вокруг оси проволоки строго симметрично ей. Такой метод снимает лишний металл в круговом направлении с образующей поверхности проволоки. Одновременно с указанными вращениями, единым блоком диски перемещаются по пути s2 вдоль оси неподвижной проволоки. Таким образом, симметрично изменяется расстояние s2 по пути s1 , тем самым формируя заданный профиль.


Для выполнения этих видов движений шлифовальных дисков разработано устройство – формообразотель. Каждый из шлифовальных дисков получает вращение n1 от индивидуального высокоскоростного мотора. Вращение n2 дисков вокруг оси проволоки осуществляется электродвигателем через клиноременную передачу. Перемещение s1 стола производится, как и в правке, винтовой парой ШВП с шаговым приводом. При перемещении стола ролик рычага перемещается по копиру и преобразованным движением синхронно сводит или разводит шлифовальные диски на расстояние s2. Цанговые патроны, управляемые электромагнитами, необходимы для фиксации проволоки в процессе работы формообразования. Когда проволока обрабатывается, она фиксируется цангой, которая стоит неподвижно. Когда она подтягивается для следующего цикла обработки, фиксируется второй цангой, которая перемещается со столом.

4

Гильотина

После очередного шага подачи проволоки в формообразовании, часть ее заходит до средины обработанного перед этим участка, в зону кусачек гильотины.


Срабатывает толкающий электромагнит и ползун с роликами перемещаются ( по рисунку) вправо. Движением вдоль наклонных боковых поверхностей кусачек ролики смыкают губки кусачек, перекусывая при этом проволоку. Отрезок проволоки двойной длины детали, который предназначен для заготовки для накатки-насечки, падает в тару. Возврат ползуна в исходное положение осуществляет пружина в направляющей. Регулировочный винт с рычагами необходимы для регулировки оптимального зазора между губками кусачек при их смыкании.

5

Накатка - насечка

  • Сменный бункер для двойных заготовок, уложенных горизонтально;
  • Загрузка для подачи заготовок от бункера в рабочую зону;
  • Составная матрица;
  • Блок накатки;
  • Блок насечки;
  • Сбор;

Другие разработки

  • slider-img

    SNOR

    Устройство SNOR (электронный тренажёр) принадлежит серии приборов биологической обратной связи. Основное назначение лечения храпа...

  • slider-img

    Маска для осознанных сновидений

    Для института осознанных сновидений (The Lucidity Institute, USA) разработаны и производятся электронные платы для масок, которые облегчает приобретение...

  • slider-img

    Блок управления индукционным нагревом

    Для системы индукционного нагрева деталей нашим бюро был разработан контроллер управления. Это пример редизайна, который мы можем выполнить...

  • slider-img

    Магнитизатор

    Установка предназначена для намагничивания — размагничивания магнитных блоков, применяемых в магнитных системах сепараторов...

  • slider-img

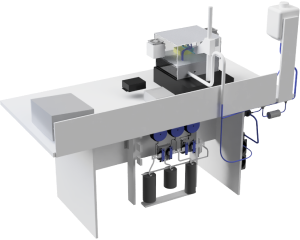

    Тестовый стенд КВАНТРОНА
